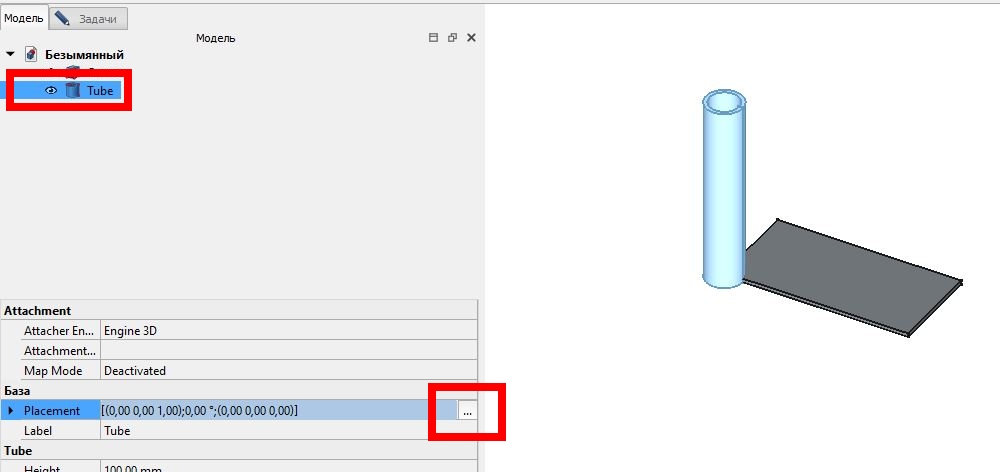

Продолжаем создание детали в FreeCAD. Эта статья является продолжением статьи "Как сделать деталь в FreeCAD. Часть 1.". В первой части для изменения положения трубы в пространстве мы уже выбрали её на вкладке модель и перешли по кнопке Placement, как показано ниже.

Как сделать деталь в FreeCAD. Часть 1. Читать.

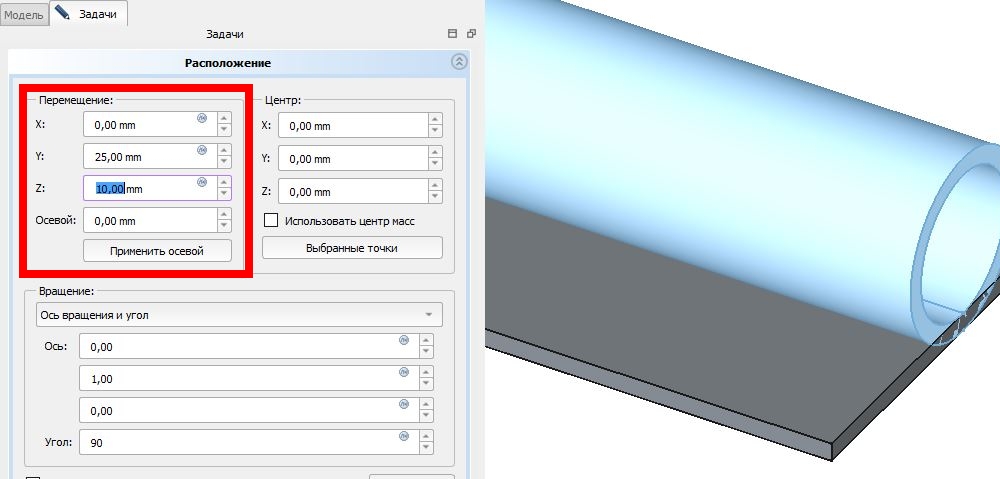

После того, как мы повернули трубу на угол 90 градусов, мы перемещаем её на 25 мм по оси Y и на 10 мм по оси Z.

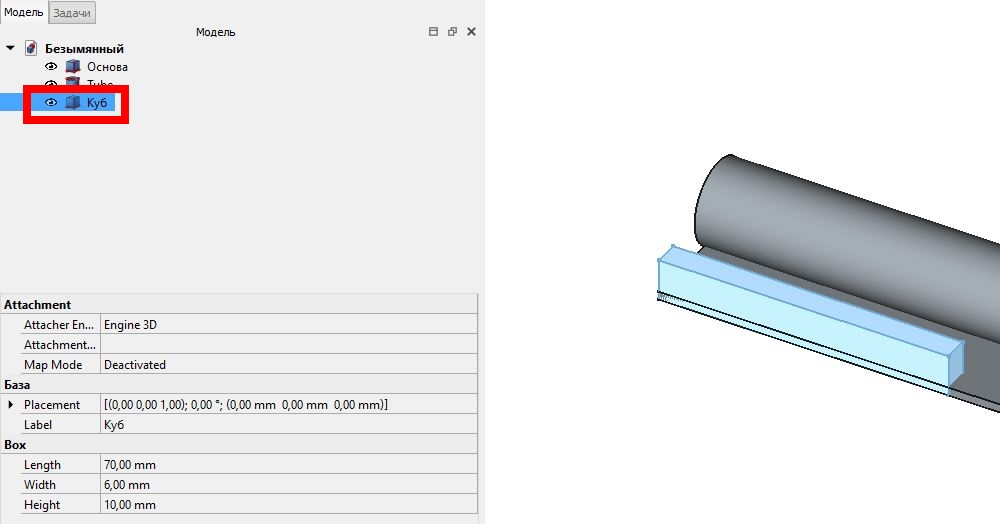

Далее, мы создадим ещё один куб, как на первом этапе. Только в этот раз, зададим длину 70 мм, ширину 6 мм, а высоту 10 мм. Этот куб послужит нам шаблоном для вырезки отверстия в трубе.

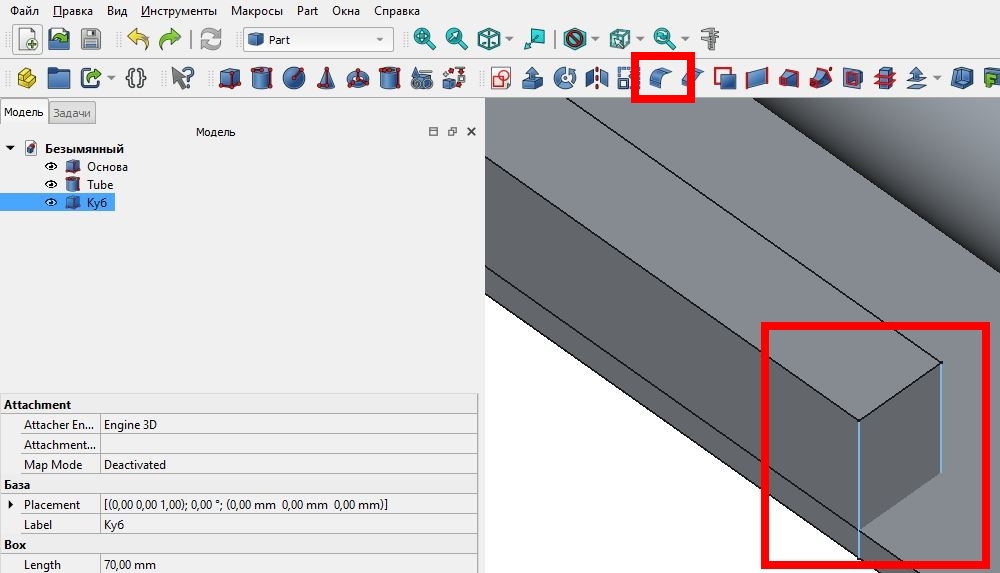

С помощью "мыши" мы выбираем две грани на этом кубе, как показано на рисунке ниже. И после этого, нажимаем кнопку "Закруглить".

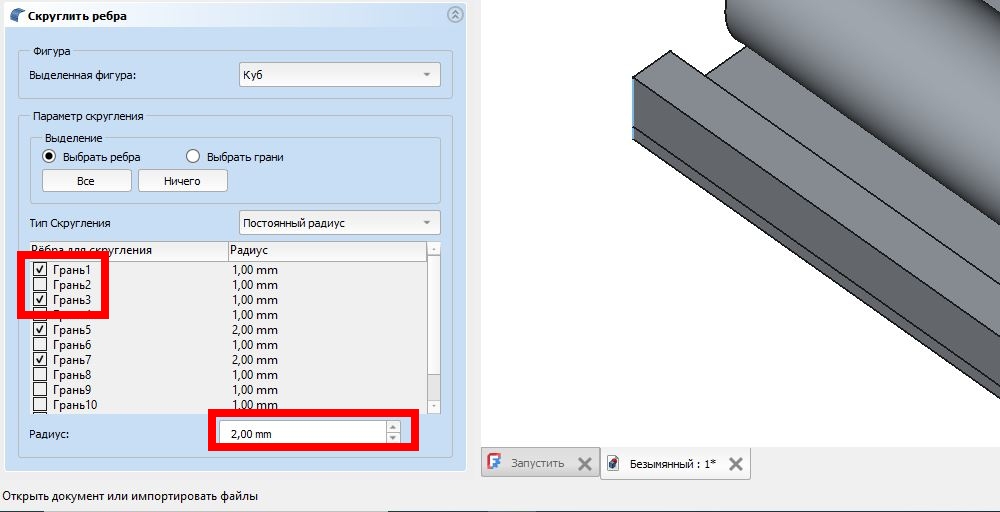

В появившемся окне дополнительно выбираем Грань 1 и Грань 3 и ставим радиус закругления 2 мм. После нажимаем кнопку "Ок".

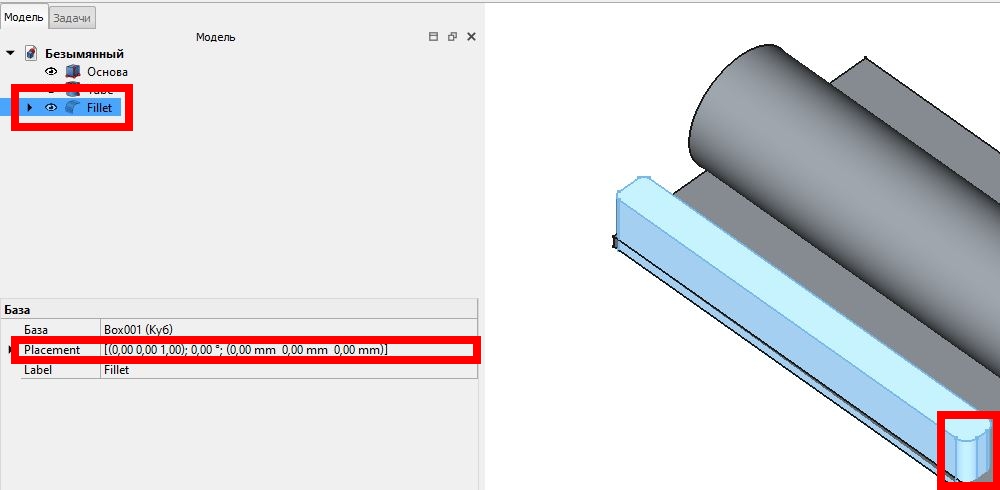

Как мы видим, грани закруглились, а название куба автоматически изменилась на Fillet. Выбираем Fillet и нажимаем на Placement для перемещения заготовки на место.

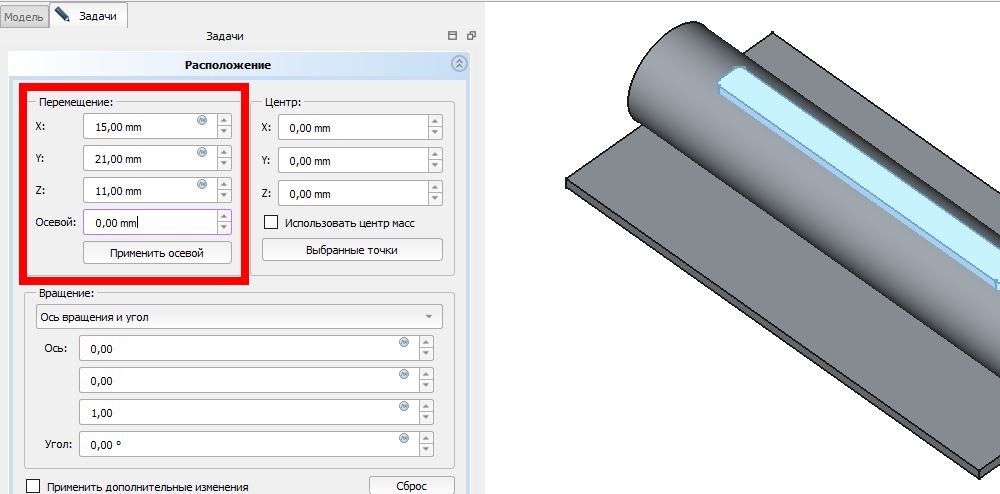

В открывшемся окне устанавливаем значение по оси X 15 мм, по оси Y 21 мм, по оси Z 11 мм. Нажимаем кнопку Ok и перемещаем таким образом, заготовку на место выреза.

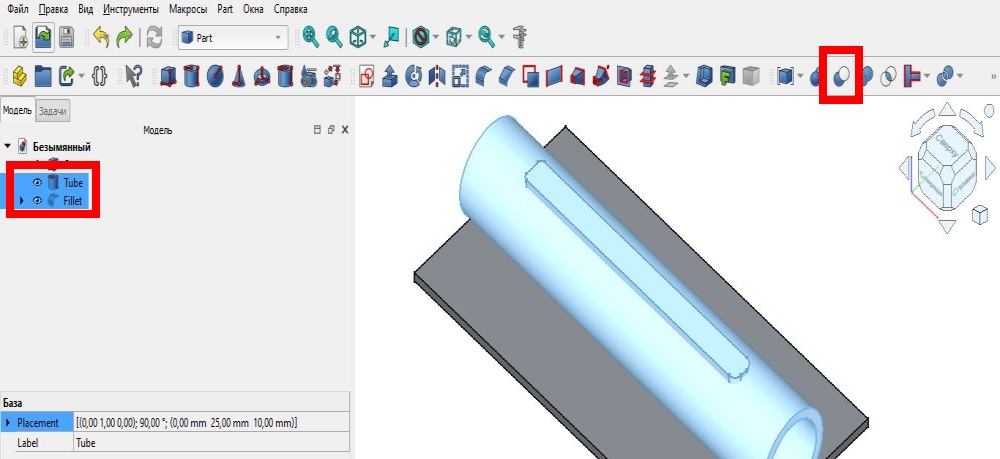

Выбираем сначала трубу Tube, после зажав клавишу Ctrl выбираем заготовку Fillet и нажимаем на кнопку Обрезать. Важно выбрать детали именно в таком порядке, как написано.

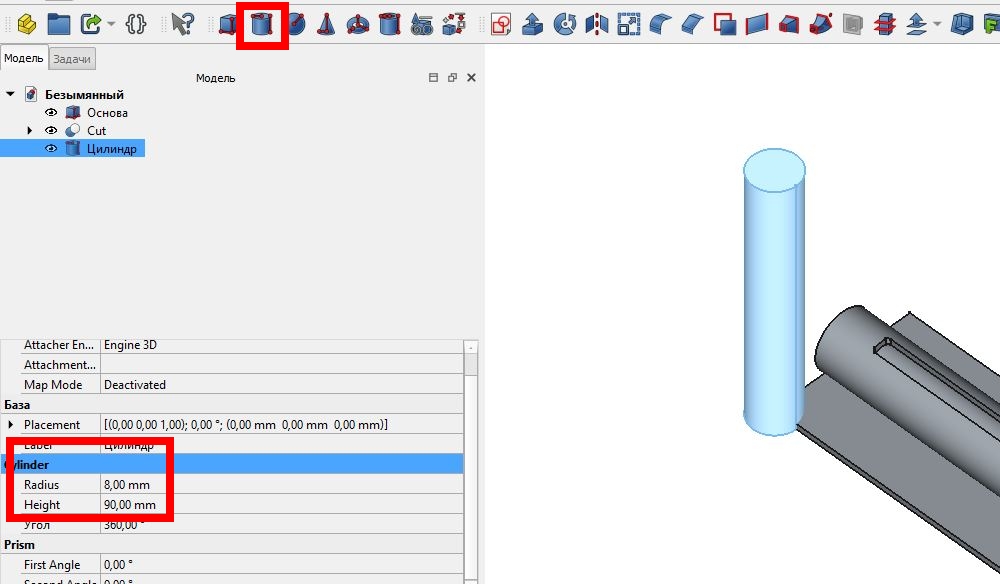

Далее мы сделаем задвижку. Для этого создаём цилиндр и задаём размеры: радиус 8 мм высота 90 мм.

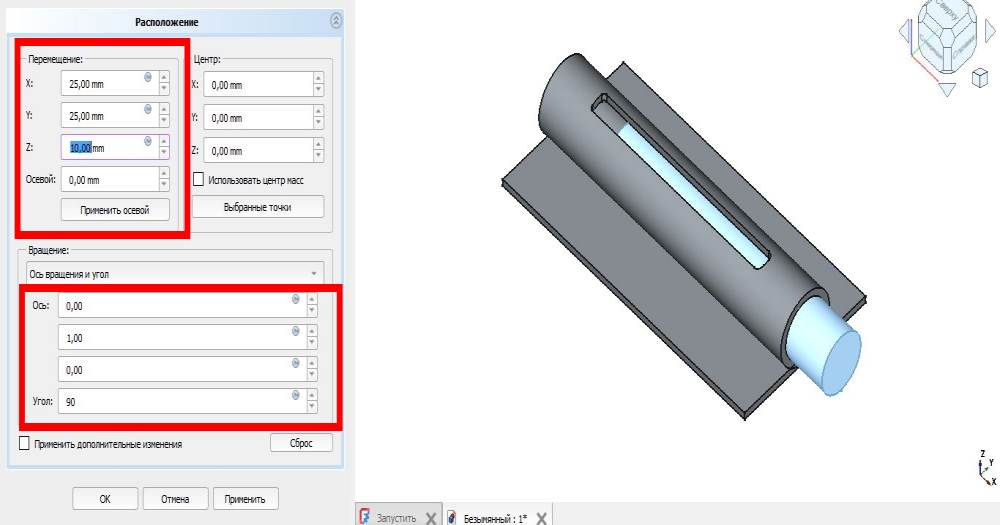

Выбираем цилиндр, который мы только что создали, нажимаем на уже знакомую нам вкладку Placement (открывали на предыдущих шагах) и перемещаем цилиндр задав значение по оси X 25 мм, по оси Y 25 мм, по оси Z 10 мм. После этого поворачиваем цилиндр задав угол 90° и значение оси единица, как показано на рисунке. Не забываем нажимать кнопку ОК.

В этой статье мы продолжили изучать основы создания 3D моделей деталей в FreeCAD, освоили инструмент "Обрезать". В следующей статье Как сделать деталь в FreeCAD. Часть 3. мы закончим создание детали и приступим к созданию чертежа.

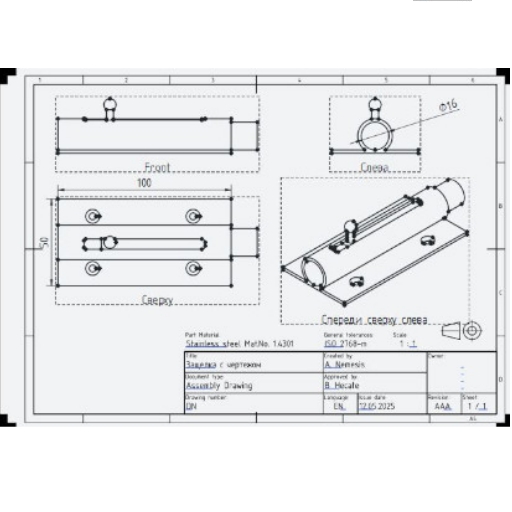

Как сделать деталь в FreeCAD. Часть 3.
