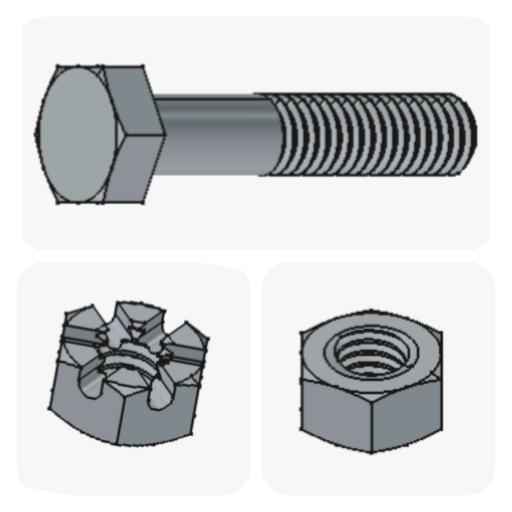

С помощью бесплатной программы FreeCAD мы создадим крепежные элементы с резьбой показанные на рисунке ниже. Статья написана для новичков в 3D моделировании, поэтому каждый шаг описан максимально подробно. Итак, начнем.

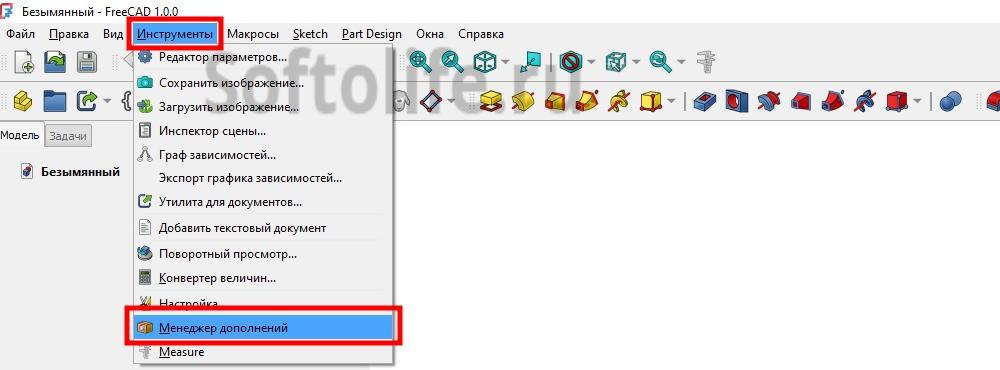

После установки и запуска программы FreeCAD перед вами откроется стандартное окно. Нажимаем вкладку Инструменты > Менеджер дополнений, как показано на рисунке ниже. Для удобства, на картинках, иконки и вкладки, с которыми мы работаем, обведены красным прямоугольником.

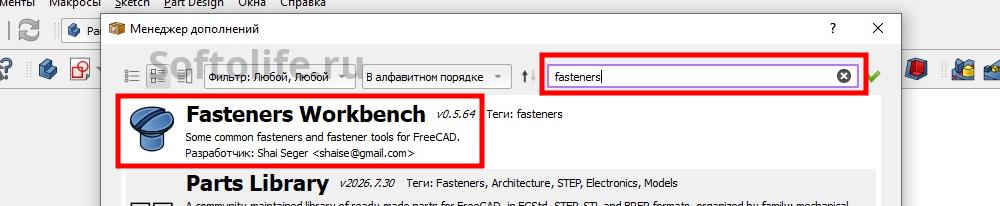

В строке поиска открывшегося окна набираем "fasteners". Щелкаем левой кнопкой "мыши" на дополнении Fasteners Workbench (смотри рисунок ниже).

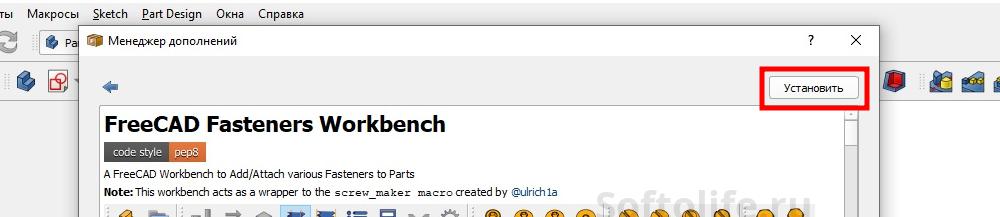

Откроется окно дополнения и появится кнопка "Установить". Нажимаем на нее и ждем завершения установки дополнения (смотри ниже).

Чтобы верстак "Fasteners Workbench" появился в списке верстаков закрываем приложение FreeCAD и запускаем его заново. Если у Вас русифицированное приложение, то верстак будет называться "Крепежи".

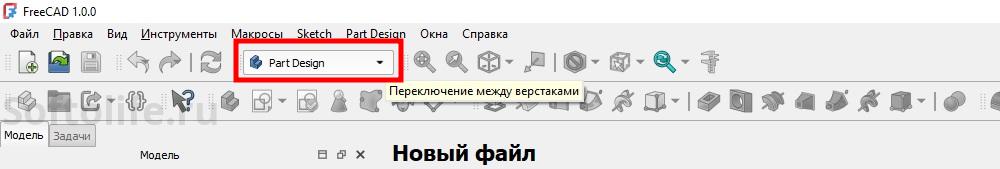

Нажимаем на список с верстаками, как показано ниже.

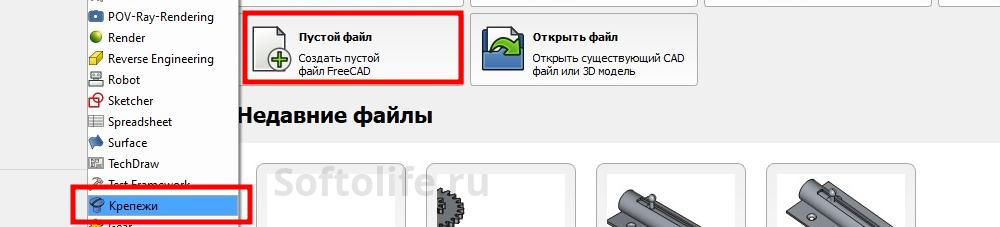

Выбираем верстак "Крепежи" и нажимаем на кнопку создать "Пустой файл" (см. ниже).

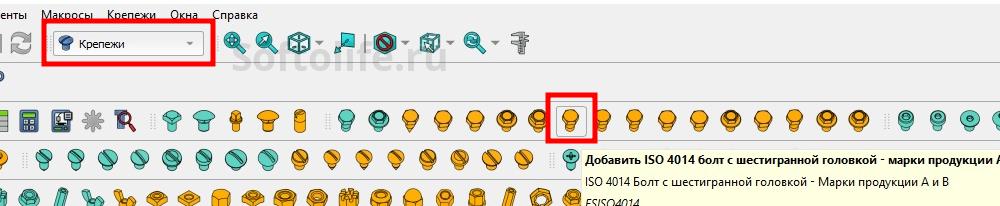

Убеждаемся в том, что у нас выбран верстак "Крепежи" и нажимаем на иконку с нужным нам элементом. Для примера выбран болт с шестигранной головкой (см. ниже).

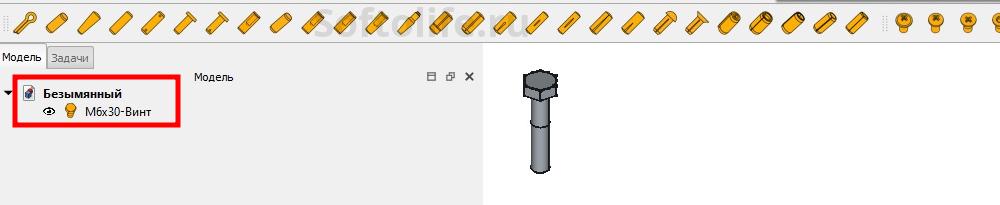

Изначально деталь появляется без резьбы. На вкладке "Модель" выделяем винт с помощью левой кнопки мыши (см. ниже).

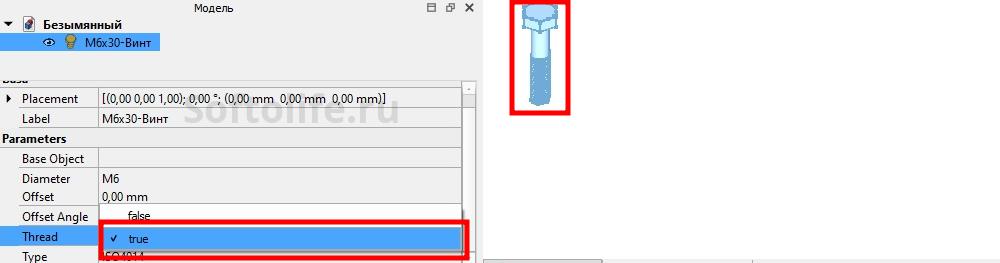

В окне параметров находим "Thread" и переключаем на значение true (см. ниже). После этого резьба отобразится на детали. Другие параметры позволяют изменить диаметр, направление резьбы и размер детали.

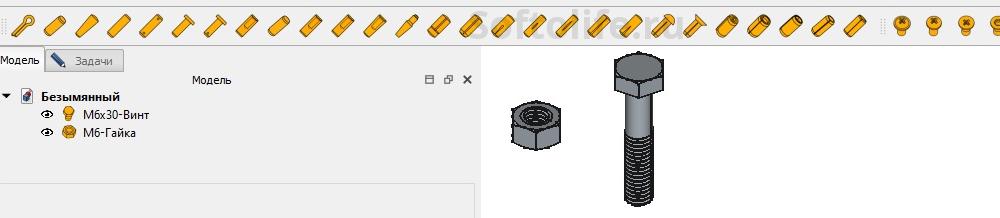

Таким же образам, с помощью всего пары щелчков мыши можно создавать и другие детали. Для примера была добавлена гайка (см. ниже).

Итог: мы создали крепежные элементы с резьбой в бесплатной программе FreeCAD с использованием верстака "Крепежи".
