Продолжим разбирать на примерах работу с одним из основных верстаков FreeCAD.

Эта статья является продолжением статьи "FreeCAD верстаки. Верстак Part, работа со стандартными фигурами с описанием и примерами. Часть 1". Читать.

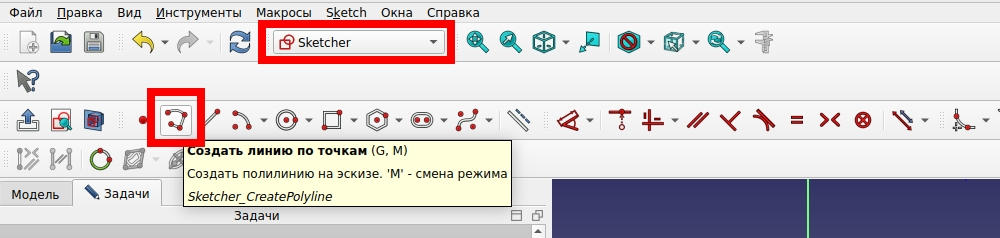

В первой части мы остановились на инструменте "Создать эскиз" и нажали на иконку Создать эскиз на панели верстака Part. Видим, что верстак автоматически поменялся на Sketcher. Нажимаем на иконку Создать линию по точкам (смотри рисунок ниже).

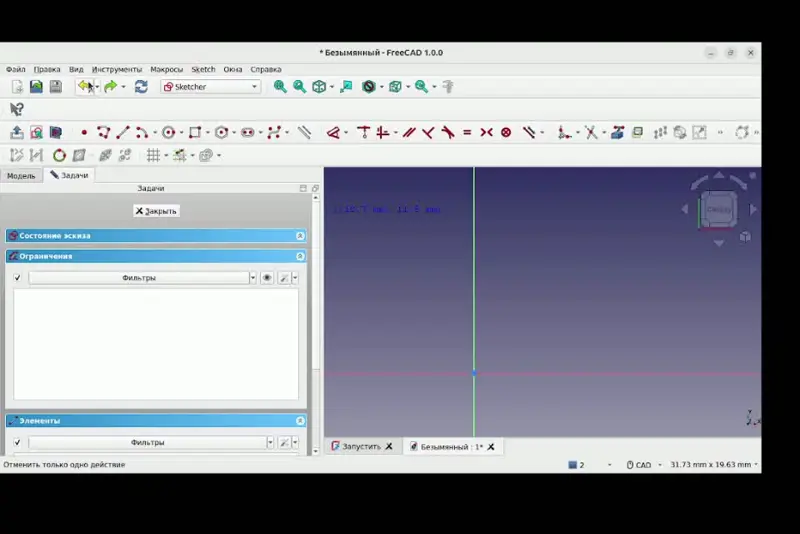

С помощью этого инструмента создадим простую фигуру в виде четырехконечной звезды. Для этого, нажимая левой кнопкой мыши в правом окне будем ставить точки. Линии между точками будут создаваться автоматически. Последняя точка обязательно должна замкнуть фигуру, то-есть последняя точка должна быть поставлена точно на первую точку. В итоге должна получиться фигура примерно такая же, как показано ниже.

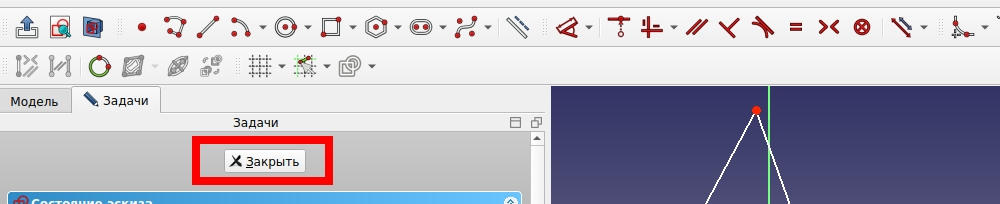

К изучению верстака Sketcher мы вернемся немного позже, а сейчас нажимаем кнопку закрыть чтобы вернуться в верстак Part.

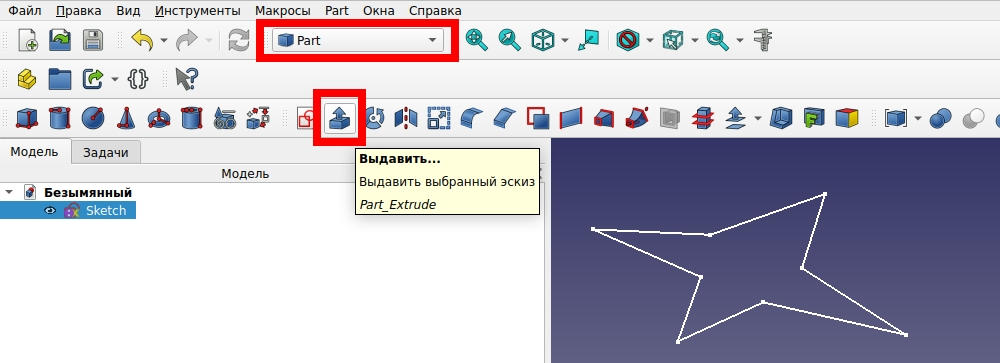

Видим, что верстак автоматически сменился обратно на Part. Следующий инструмент этого верстака, который мы рассмотрим это - инструмент Выдавить. Нажимаем на соответствующую иконку, как показано ниже.

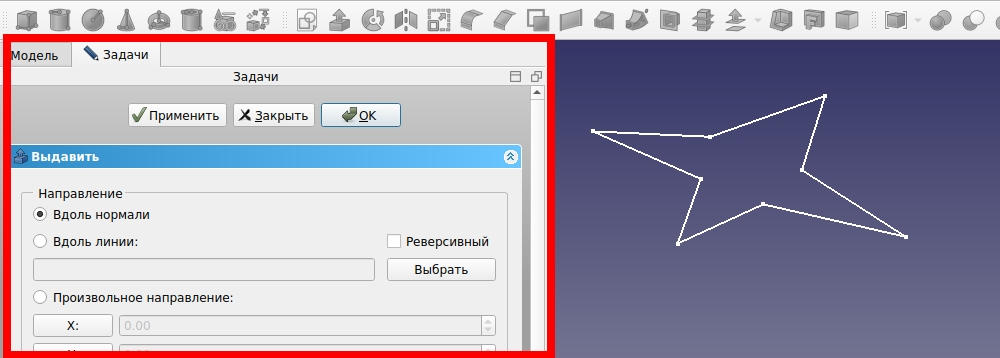

В результате у нас откроется новое окно Выдавить в вкладке Задачи.

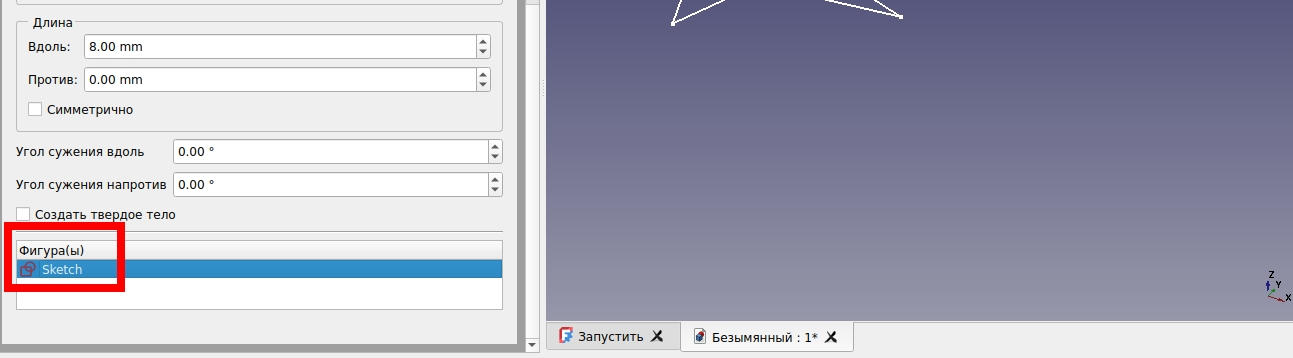

Прокручиваем его в самый низ. и выбираем созданную нами фигуру. У меня она называется Sketch. У Вас, скорее всего, она будет называться также, или очень похоже.

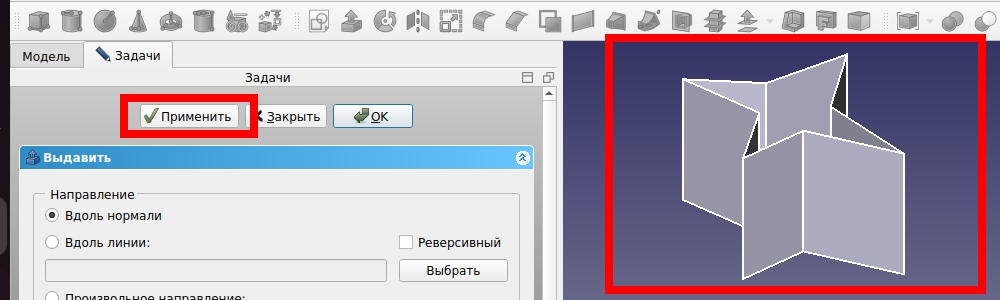

Прокручиваем окно обратно вверх и нажимаем на кнопку Применить. Видим, что в результате наша фигура приобрела объем.

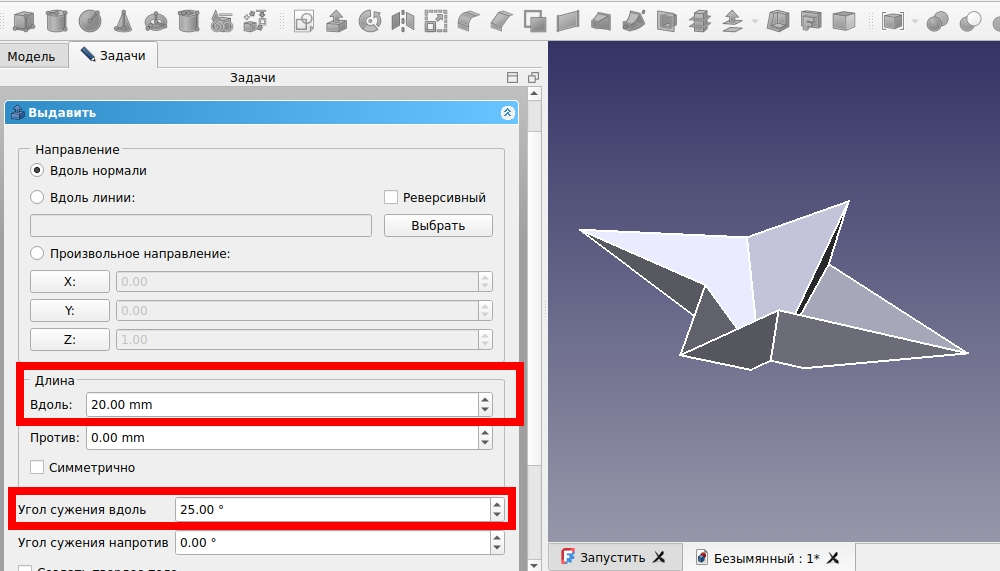

Обратим внимание на настройки. Мы выдавливали вдоль нормали. Для простоты, условимся - что в данном случае нормаль - это направление перпендикулярное условной поверхности нашей модели, если точнее лицевой стороны модели. Можно также выдавливать в произвольном направлении заданном осями X, Y, Z. Установить длину, на которую будет выдавлена модель и угол сужения. К примеру, если установить длину выдавливания 20 мм, а угол 25 градусов, то мы получим уже другой результат (смотри ниже).

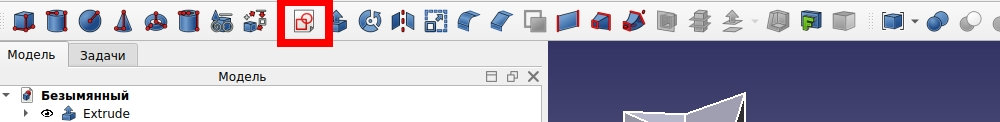

Дальше рассмотрим инструмент Вращать. Но для того, чтобы создать модель с помощью этого инструмента, нам необходимо снова воспользоваться иконкой Создать эскиз, как мы уже делали на предыдущих шагах. Итак, нажимаем иконку Создать эскиз и соглашаемся с выбором плоскости.

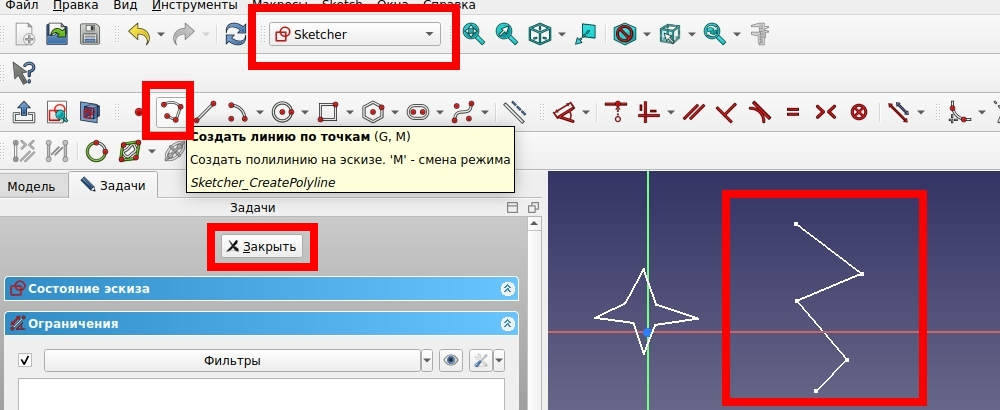

Автоматически переходим в верстак Sketcher, выбираем иконку Создать линию по точкам и создаем ломанную линию, приблизительно такую же, как на рисунке ниже. Нажимаем закрыть и возвращаемся в верстак Part.

Во второй части мы познакомились с инструментом "Создать эскиз", с помощью выдавливания создали трехмерный объект и подготовили эскиз для создания объекта с использованием инструмента "Вращать".

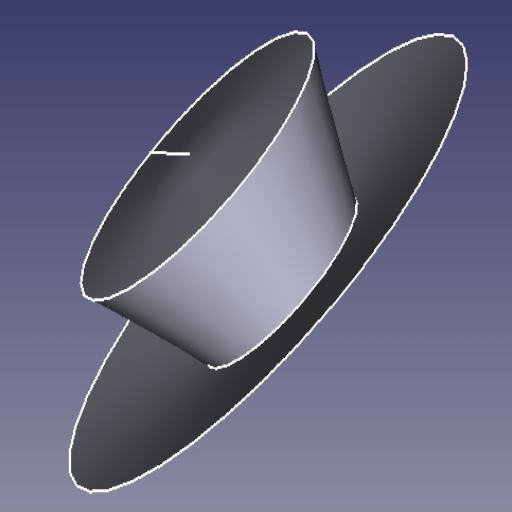

FreeCAD верстаки. Верстак Part, работа со стандартными фигурами с описанием и примерами. Часть 3.
